葉片前尾緣兩條曲線求切線解決方案
應用背景 APPLICATION BACKGROUND
在葉片的后續裝配中，通常我們只關心安裝后葉片的角度，對于其他的葉型參數不需要了解（前序工序保證），這時候為了提高測量的效率，也就沒有必要測量整個型面，我們只需要測量部分特征、求出安裝角度即可。
傳統方式
掃描前尾緣的兩端曲線，然后將掃描的測點擬合成兩個圓，求兩個圓的公切線
>>>>弊端

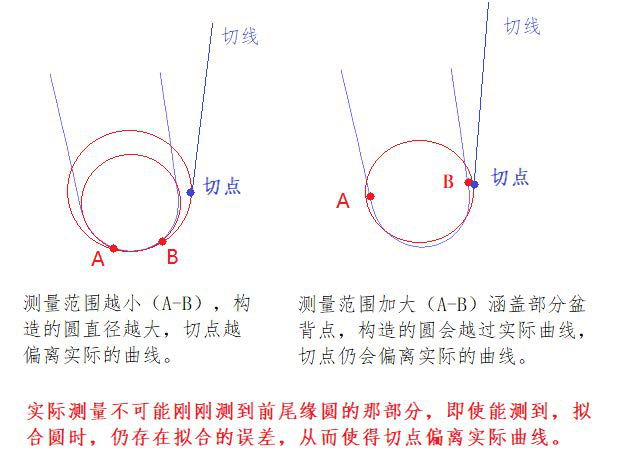

■ 很難保證測得的部分就是圓弧的一部分，不可避免帶入盆背點，使得擬合圓存在偏差 ；
■ 如果縮小測量范圍，又存在“大半徑圓弧”的問題，有較大的擬合誤差；
■ 求出來的切點是構造圓的一點，而非實際測得曲線上的一點。
實際測量不可能剛剛測到前尾緣圓的那部分，即使能測到，擬合圓時，仍存在擬合的誤差，從而使得切點偏離實際曲線。
新算法

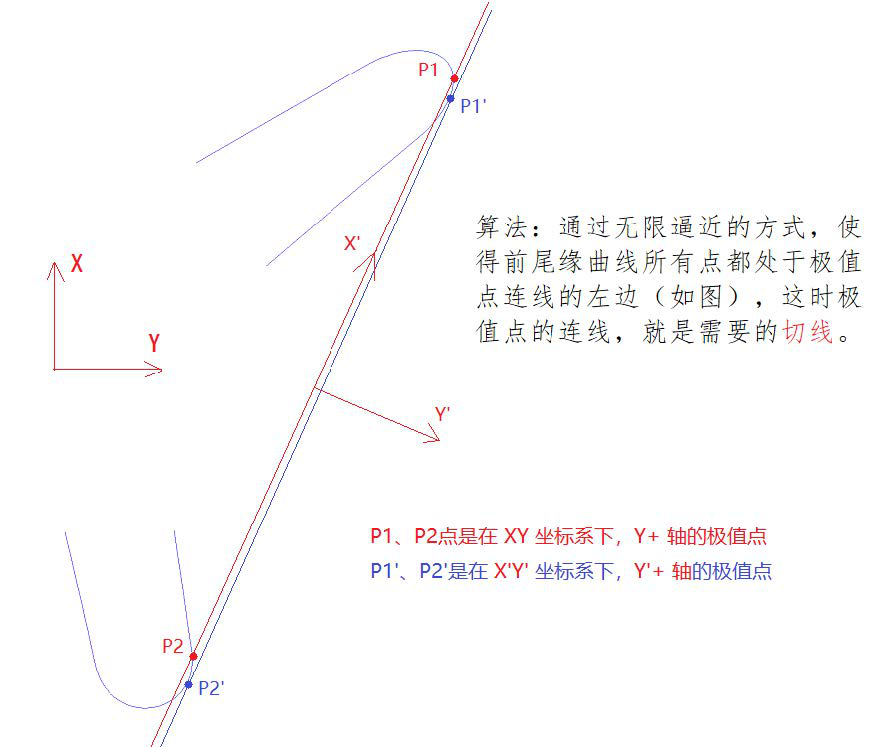

測量結束后，首先根據葉片弦長的理論垂線方向（下圖為了方便說明，采用的是Y+向） 分別求取極值點。然后根據兩個極值點， 建立坐標系。在新的坐標系下，再進行判斷，是否還有極值點，位于線的一側，有的話， 再建立坐標系求極值點，直至所有的測點，都位于線的一側，至此切線就求出來了。
>>>>優勢
■ 不改變原始特征（曲線）的樣子 ，不存在擬合上的誤差；
■ 切點位于實際曲線之上，切線更加準確，進而保證了安裝角度的準確
■ 只需要測量一次，通過算法逼近即可得出切點，提高了效率。
綜上所述， 新的算法從根本解決了兩條曲線求切線的問題，無需特征轉換 ，從而使得切線更加準確，進而保證了安裝角度的測量。
南通零斯精密機電有限公司專業為航空航天行業客戶提供專業的測量解決方案。
